主要技術參數

額定值：DC220V,110V,48V,24V,12V,0.01A,0.015A,0.025A,0.05A,0.075A,0.1A,0.15A,0.25A,0.5A,0.75A, 1A,2A,4A.
動作值：電壓型不大于70%額定值；電流型不大于99%額定值。
功率消耗：電壓型不大于3W；電流型不大于0.3W。
觸點數量：在電壓不超過250V，電流不超過5A，時間常數為5+0.75ms的直流有感負荷電路中，產品輸出觸點的斷開 容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5x10次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz交流電壓 歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
動作時間：不大于30ms.

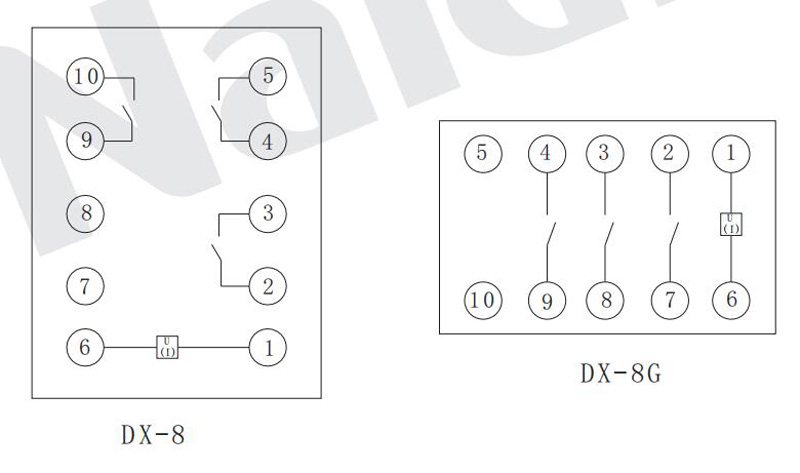

內部接線

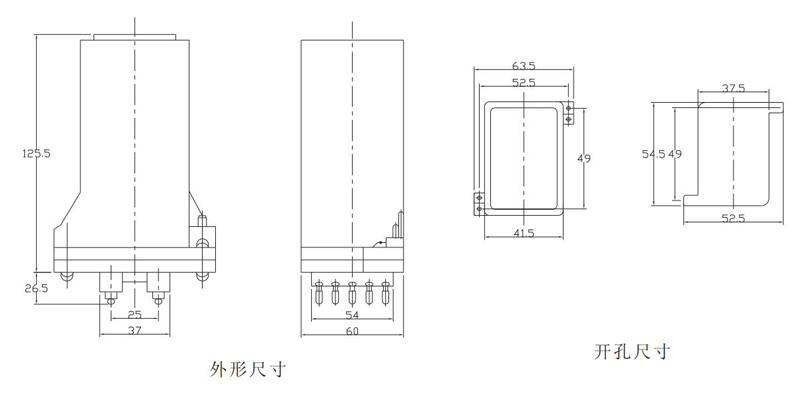

外形及開孔尺寸
