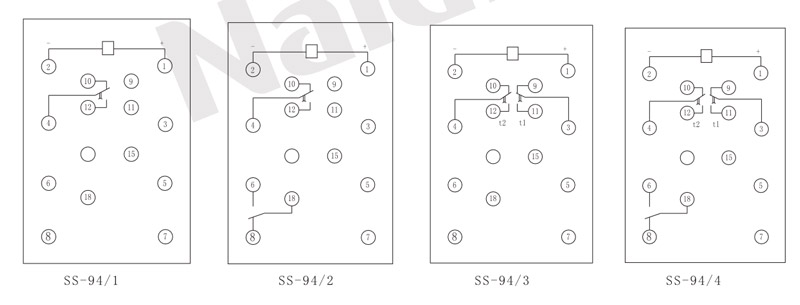

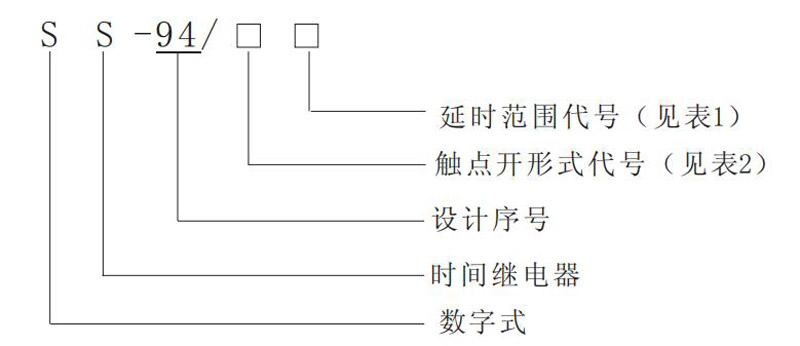

觸點數量及形式

延時范圍及延時級差

工作環境條件

產品在下列條件下應能可靠地工作
a)環境溫度：-10℃-+50℃
b)大氣壓力：80kPa-110kPa
c)相對溫度：最濕月的平均最大相對溫度為90%，同時該月的平均溫度為25℃，且表面無凝露，最高溫度為40℃時， 平均最大相對溫度不超過50%；
d)無導電塵埃與破壞金屬和絕緣的腐蝕性氣體的環境中；
e)沒有爆炸危險及不充滿塵埃的介質中（如煤灰，磨料，木屑等）；
f)工作位置：任一方向傾斜不超過5°及不劇烈振動和沖擊；
g)使用地點具有防雨，雪，風砂裝置及沒有充滿水汽的環境中；
h)沒有較嚴重的霉菌存在的地方 ；
i)使用地方不允許有較強的外磁感應強度。延時范圍

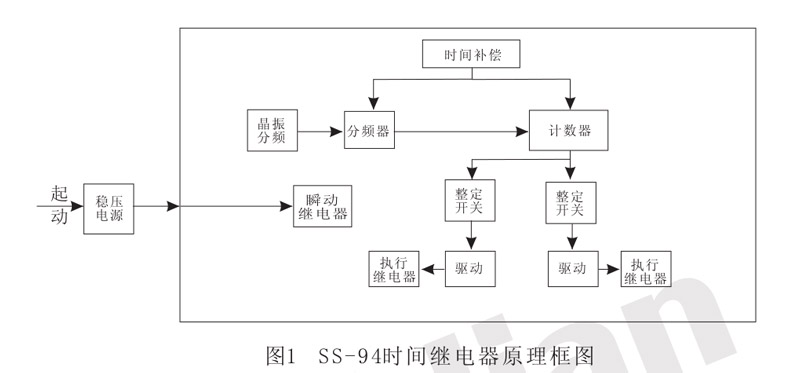

技術數據

1.額定值：直流220V,110V,48V

2.延時整定范圍
a)20ms-9.999s(級差1ms)
b)0.1-99.99s（級差10ms)
c)1s-999.9s(級差0.1s)
d)10s-9999s(級差1s)

3.動作值及返回值在基準條件下，繼電器動作電壓不大于70%額定電壓，返回電壓不小于10%額定電壓。

4.延時一致性在基準條件下，繼電器的延時一致性不大于（0.1%整定值+3ms)。

延時一致性=5次測量最大值-5次測量最小值

5.延時整定誤差在基準條件下，繼電器延時整定誤差的絕對值不大于（0.1%整定值+3ms)延時平均誤差=5次測量平均值-整定值

6.返回時間：返回時間應不大于25ms

7.功率消耗：在額定電壓下，繼電器的功率消耗不大于表3的規定值

表3 繼電器的功率消耗

8.觸點性能
在電壓不大于250V,電流不大于1A的直流有感負荷（時間常數為5ms+0.75ms）電路中，觸點斷開容量為30W。

9.介質強度
繼電器名導電端子連在一起對外露的非帶電金屬部分或外殼之間，應能承受2kV(有效值）50Hz的交流電壓歷時1min 試驗而無絕緣擊穿或閃絡現象。

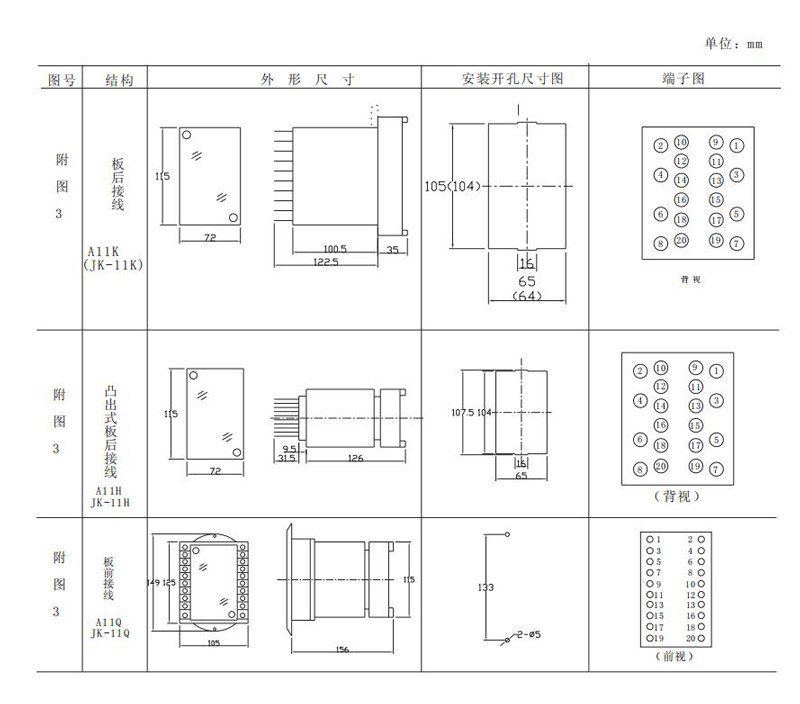

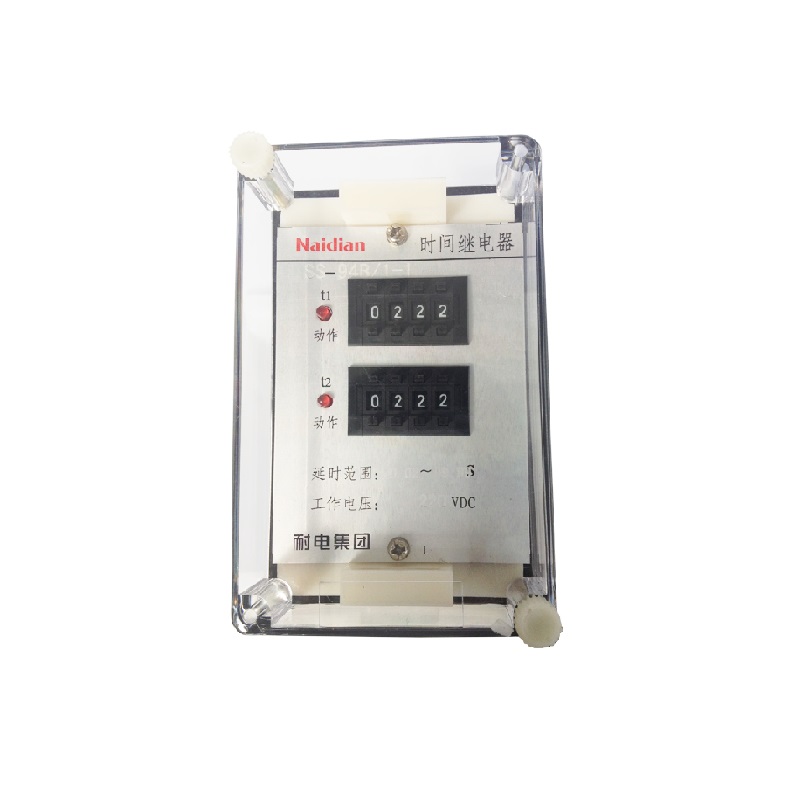

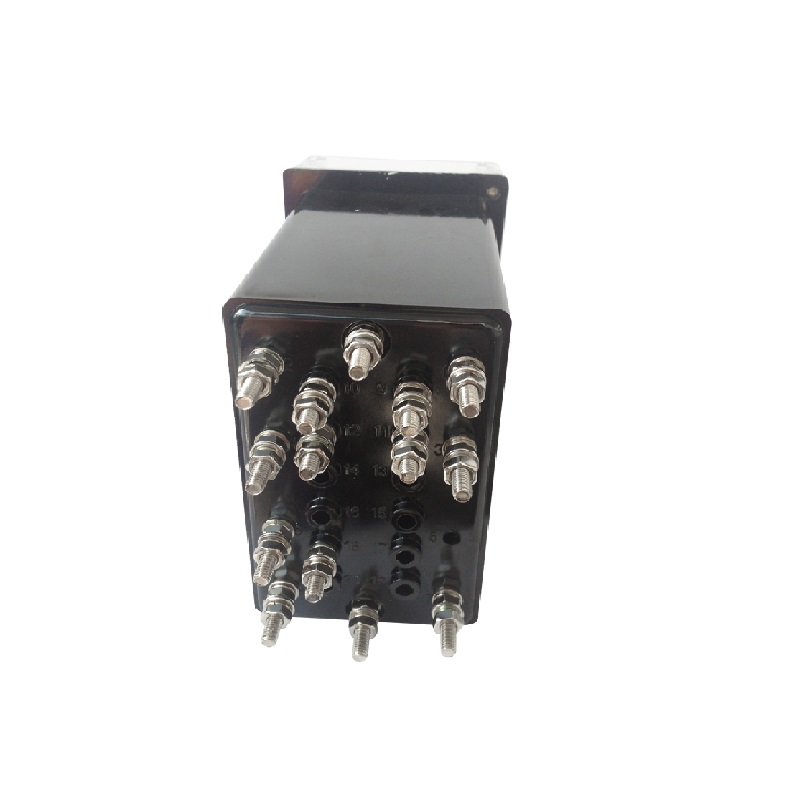

外形及開孔尺寸

本繼電器采用嵌入式插入結構，外形及安裝開孔尺寸詳見本手冊附圖3
