應用范圍
該系列時間繼電器用于交流操作的繼電保護和自動化電路中，當電壓大幅度降低或完全消失時，以產生必要的延時，屬斷電延時繼電器。
主要技術數據
動作值：不大于70%額定電壓。
返回值：不小于10%額定電壓。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5+0.75ms的直流有感負荷中產品輸出觸點的斷開容量為50W。
輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X10次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
|
產品型號 |
額定電壓 |
延時整定范圍 |
動作時間變差 |
功率消耗 |
|
DSJ-11 |
AC 100V, 110V 220V, 380V |
0.1 - 1.3S |
0.06S |
15VA |
|
DSJ-12 |
0.25-3.5S |
0.12S |
||
|
DSJ-13 |
0.5-9S |
0.25S |

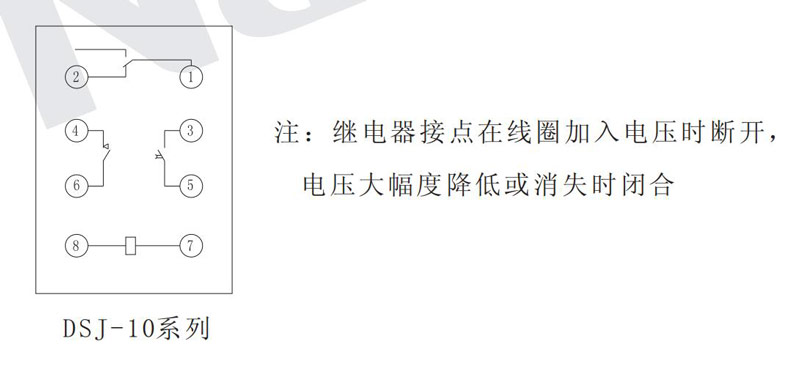

內部接線

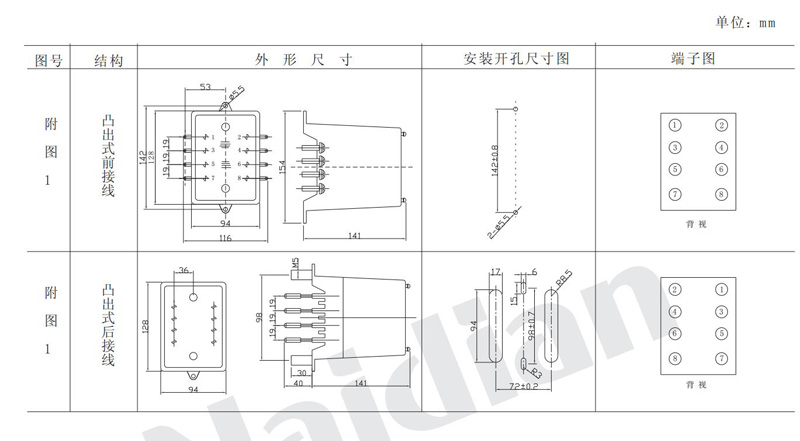

外形及開孔尺寸
本繼電器殼體，外形尺寸，安裝開孔圖詳見本手冊附圖1.
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
