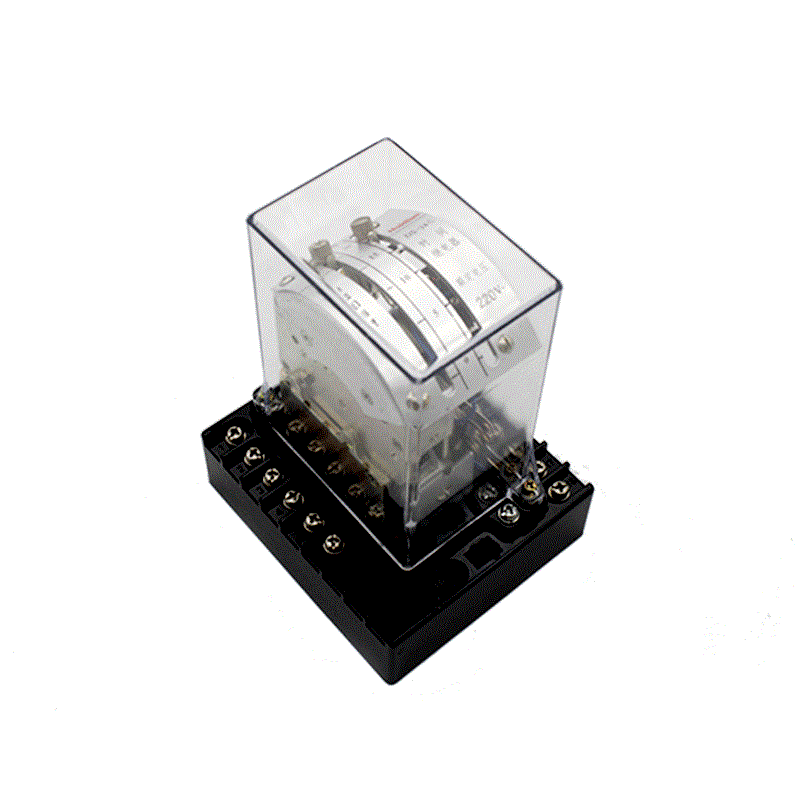

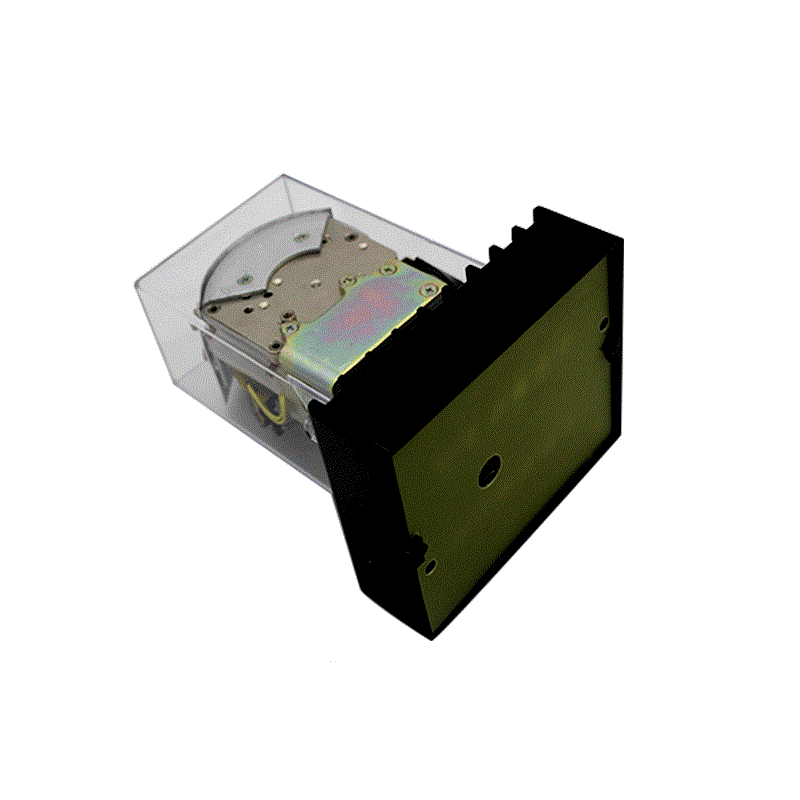

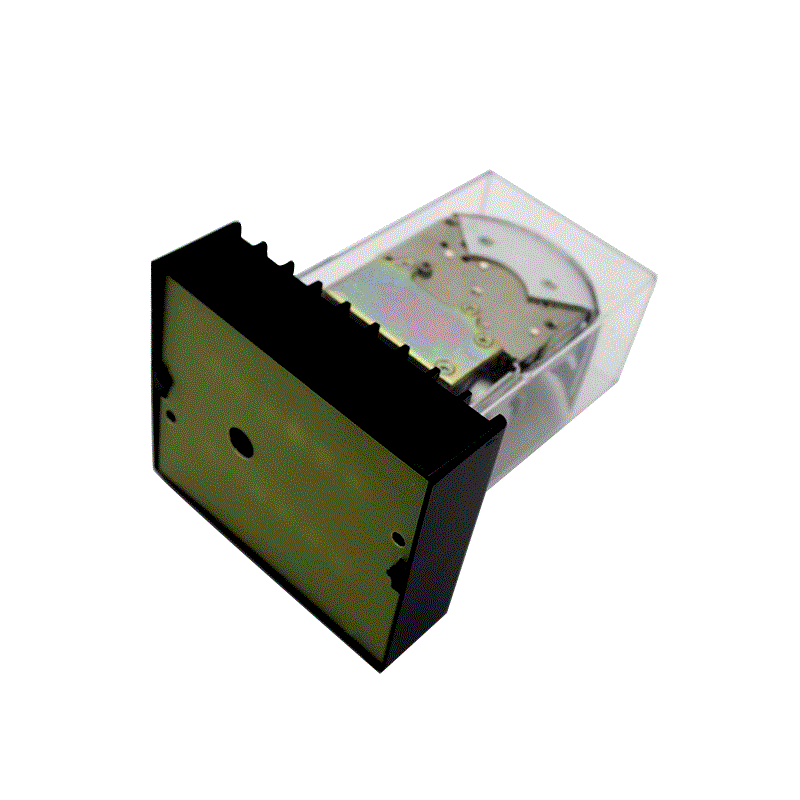

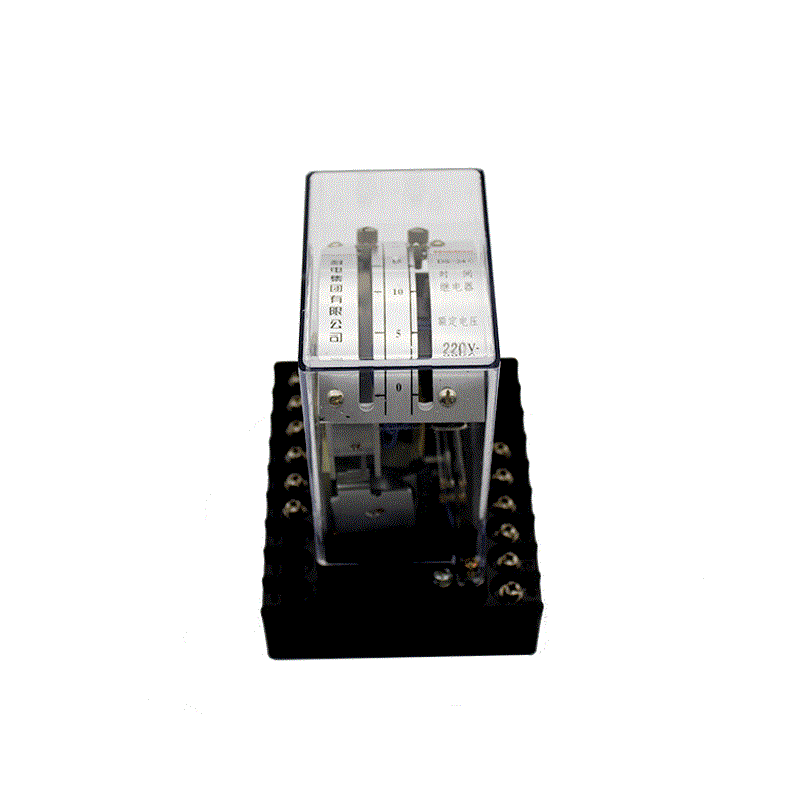

DS-20系列時間繼電器

延時范圍:0.2～1.5s 1.2～5s 2.5～10s 5～20s
整定電壓:24V、48V、110V、220V
動作電壓:電流: ≤85%直流: ≤70% 返回電壓≥5%
觸點容量:直流有感100W
長期允許電流5A
觸點形式:一副瞬動轉換、一副滑動、一幅終止

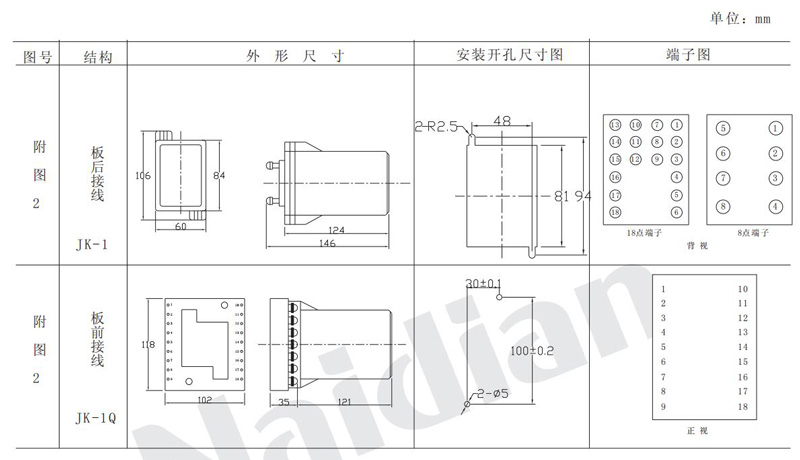

開孔尺寸:81.5×55.5mm
安裝方式采用JK-1、JK-1Q殼體
注：直流帶“C”為長期工作

資料下載

即時聊天

產品概述
產品參數

應用范圍

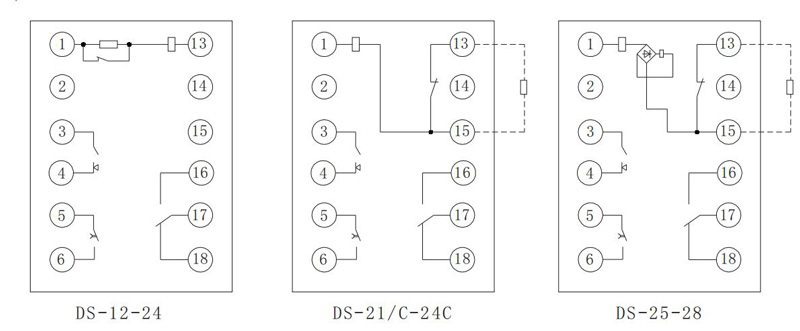

DS-20系列時間繼電器（以下簡稱繼電器）作為輔助元件用于各種保護和自動控制線路中，使被控元件的動作得到可調節的延時，繼電器DS-21-24是短時帶電的時間繼電器；DS-21/C-24/C是長期帶電的時間繼電器（帶外附電阻）； DS-25-28是交流時間繼電器。該繼電器具有一付瞬動轉換觸點，一付滑動延時主觸點和一付終止延時主觸點。

主要技術數據

產品型號	額定電壓	延時整定范圍	動作時間變差	功率消耗
DS- 21 , 21 C	DC 24V 48V 110V 220V	0.2-1.5s	+0.15S	不大于10W 帶“C” 不大于7.5VA
DS- 22 , 22 C		1.2-5s	+0.25S
DS- 23 , 23 C		2.5-10s	+0.3S
DS- 24 , 24 C		5-20s	+0.5S
DS- 25	AC 110V 127V 220V 380V	0.2-1.5s	+0.15S	35VA
DS- 26		1.2-5s	+ 0.25S
DS- 27		2.5-10s	+0.3S
DS- 28		5-20s	+0.5S

動作值：DS-21-24不大于70%額定電壓；DS-21C-24C不大于75%額定電壓；DS-25-28不大于85%額定電壓。
返回值：不上于5%額定電壓。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷中產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X10次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
外附電阻對照表

額定電壓	外附電阻規格	額定電壓	外附電阻規格
DC 220V	20W 3.9kΩ	AC 380V	20 W 5.1kΩ
DC 110V	20W 1kΩ	AC 220V	20 W 3.9kΩ
DC 48V	20W 200kΩ	AC 127V	20 W 1kΩ
DC 24V	20W 51kΩ	AC 110V	20 W 1kΩ
