主要技術數據

• 動作值：直流繼電器不大于70%額定值；交流繼電器不大于85%額定值。
• 返回值：不小于5%額定值。
• 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷中產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X10次。輸出觸點長期允許接通電流為5A。
• 介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交 流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

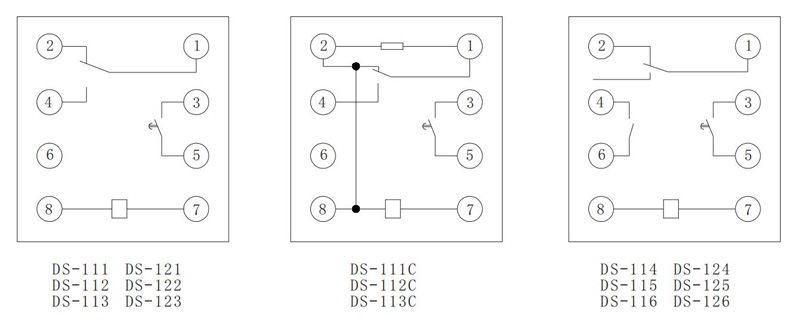

內部接線

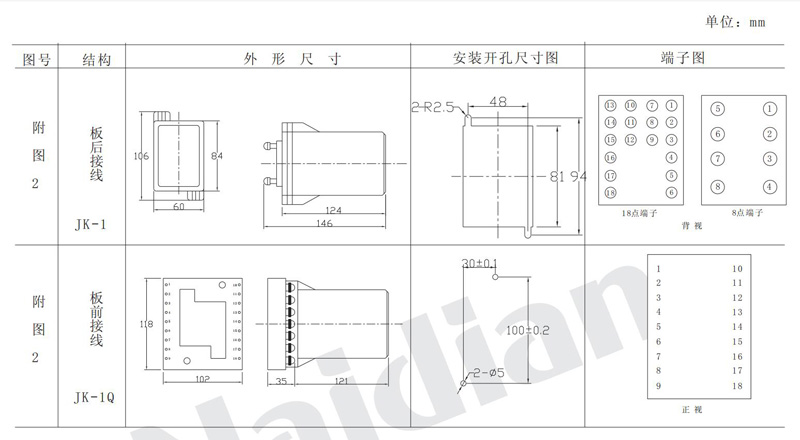

外形及開孔尺寸

本繼電器采用凸出式固定接線，外形尺寸，安裝開孔圖詳見本手冊附圖2.
