用途
DL-30系列電流繼電器，用于電機，變壓器和輸電線的過負荷和短路保護線路中，作為起動元件。

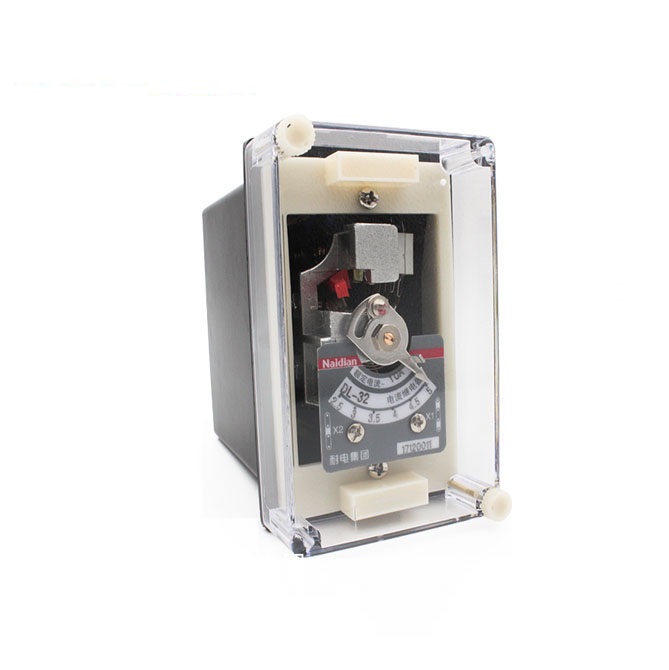

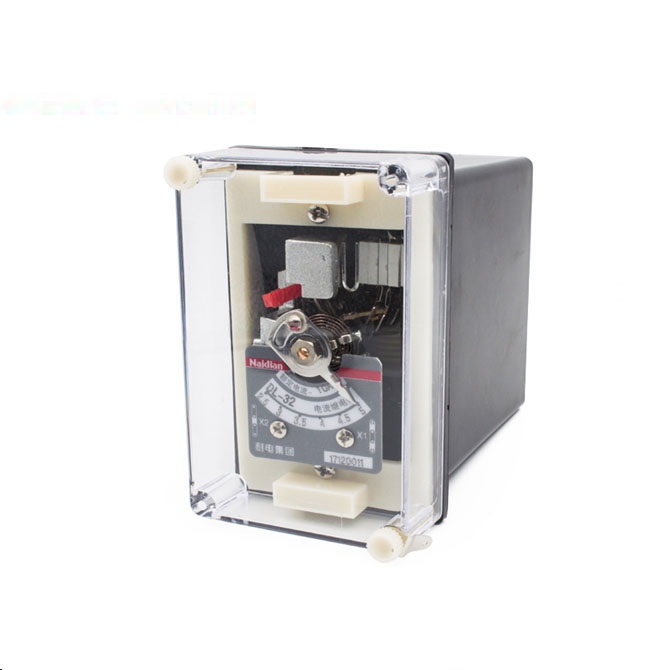

結構和原理
1.繼電器系電磁式，瞬時動作，磁系統有兩個線圈，線圈出頭接在底座端子上，用戶可以根據需要串并聯，因 而可使繼電器整定變化一倍。
2.繼電器名牌的刻度值及額定值對于電流繼電器是線圈串聯的（以安培為單位）轉動刻度盤上的指針，以改變 游絲的反作用力矩，從而可以使改變繼電器的動作值。
3.繼電器的動作：電流升至整定值或大于整定值時，繼電器就動作，動合觸點閉合，動斷觸點斷開。當電流降 低到0.8倍整定值時，繼電器就返回，動合觸點斷開，動斷觸點閉合。

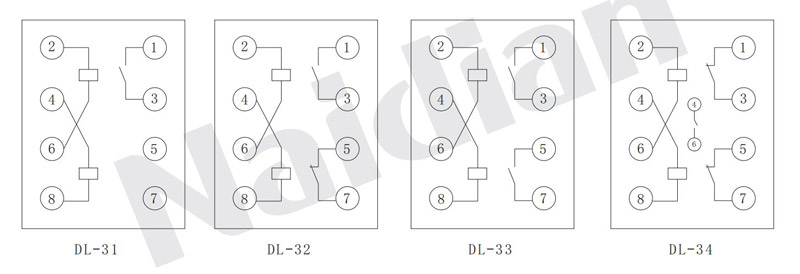

4.繼電器的內部接線圖見圖1
技術數據
1.觸點的數量，見表1
表1
|
型號 |
觸點數量 |
|
|
動 合 |
動 斷 |
|
|
DL-31 |
1 |
|
|
DL-32 |
1 |
1 |
|
DL-33 |
2 |
1 |
|
DL-34 |
1 |
2 |
2.按整定值的范圍來分：每整定值的動作誤差不大于+6%，見表2.
3.繼電器刻度極限誤差不大于6%。
4.動作值的變差不大于6%
變差= (最大動作值-最小動作值 / 五次動作平均值) X100%
5.對于DL-31,32,33,34電流繼電器的返回系數不小于0.8，最大整定電流為200A的不小于0.7.
6.動作時間
6.1在1.1倍動作值時，動作時間不大于0.12S；在2倍動作值，動作時間不大于0.04S。
7.過電流能力：線圈串聯，從整定值均勻地上升至表3中所列的最大電流時，繼電器不應有使得動合觸點不工作 的振動。經五次后，繼電器仍能滿足本技術條件的要求。
8.過電流：繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。
表 2
|
型 號 |
最大整定電流（A） |
額定電流（A） |
長期允許電流（A） |
電流整定范圍（A) |
動作電流（A） |
|||
|
線圈串聯 |
線圈并聯 |
線圈串聯 |
線圈并聯 |
線圈串聯 |
線圈并聯 |
|||
|
< |
0 . 0064 |
|
|
|
|
只有一點刻度 |
0 . 0032 |
0 . 0064 |
|
< |
0 . 01 |
0 . 02 |
0 . 04 |
0 . 02 |
0 . 04 |
0 . 0025 - 0 . 01 |
0 . 0025 - 0 . 005 |
0 . 005 - 0 . 001 |
|
< |
0 . 05 |
0 . 08 |
0 . 16 |
0 . 08 |
0 . 16 |
0 . 0125 - 0 . 05 |
0 . 0125 - 0 . 025 |
0 . 025 - 0 . 05 |
|
DL- 31 |
0 . 2 |
0 . 3 |
0 . 6 |
0 . 3 |
0 . 6 |
0 . 05 - 0 . 2 |
0 . 05 - 0 . 1 |
0 . 1 - 0 . 2 |
|
< |
0 . 6 |
1 |
2 |
1 |
2 |
0 . 15 - 0 . 6 |
0 . 15 - 0 . 3 |
0 . 3 - 0 . 6 |
|
|
2 |
3 |
6 |
4 |
8 |
0 . 5 - 2 |
0 . 5 - 1 |
1 - 2 |
|
DL- 32 |
6 |
6 |
12 |
6 |
12 |
1 . 5 - 6 |
1 . 5 - 3 |
3 - 6 |
|
|
10 |
10 |
20 |
10 |
20 |
2 . 5 - 10 |
2 . 5 - 5 |
5 - 10 |
|
DL- 33 |
15 |
10 |
20 |
15 |
30 |
3 . 75 - 15 |
3 . 75 - 7 . 5 |
7 . 5 - 15 |
|
|
20 |
10 |
20 |
15 |
30 |
5 - 20 |
5 - 10 |
10 - 20 |
|
|
50 |
15 |
30 |
20 |
40 |
12 . 5 - 50 |
12 . 5 - 25 |
25 - 50 |
|
|
100 |
15 |
30 |
20 |
40 |
25 - 100 |
25 - 50 |
50 - 100 |
|
DL- 34 |
200 |
15 |
30 |
20 |
40 |
50 - 200 |
50 - 100 |
100 - 200 |
表 3
|
型 號 |
最大整定電流（A） |
最大試驗電流（A） |
|
DL- 31 DL- 32 DL- 33 DL- 34 |
0 . 0049 |
0 . 025 |
|
0 . 0064 |
0 . 032 |
|
|
0 . 01 |
0 . 05 |
|
|
0 . 05 |
0 . 025 |
|
|
0 . 2 |
1 |
|
|
0 . 6 |
3 |
|
|
2 |
10 |
|
|
6 |
30 |
|
|
10 |
50 |
|
|
15 |
75 |
|
|
20 |
100 |
|
|
100 |
100 |
|
|
200 |
100 |
|
|
200 |
200 |
9.當無外來的碰撞和振動時，繼電器的各整定（第一點除外）位置上的工作電流為0.6整定值時，其動斷觸點應 可靠地閉合電路。
10.在動作和返回電流下：繼電器的可動系統不應當停滯在中間位置。
11.在周圍空氣的相對溫度不大于85%，繼電器的電路對外殼（外殼上的非導電金屬部分）的絕緣電阻，用500V兆歐表測量應當不小于300MΩ。
12.繼電器的導電部分對外殼（外殼上的非導電金屬部分）的絕緣，能耐受50Hz交流電壓2kV歷時1min的試驗。
13.觸點斷開容量：當電壓不大于250V及電流不大于2A時，觸點的斷開功率，在具有電感負荷的直流電路（時間 常數不大于5X10s）中為50W，在交流電路中為250VA。
14.功率消耗
在最小整定值處，繼電器的線圈所消耗的功率不超過表4的數據。
使用和維護
1.繼電器使用前，需取去外殼，拔出機器，檢查有無在運輸中產生的損壞，如動片碰到磁板，游絲各圈相碰，動牌軸 上的摩擦等，為此，將繼電器的指針整定在第一整定點上，用手將可動系統住磁板方向轉動，然后放開，可動系統應當轉 回到原來位置直到止檔，然后進行必要的調整和整定。
2.繼電器在重新調整時，必須保證：
2.1可動系統的軸向活動量在0.15-0.3min之間。
2.2動片與磁極間的氣隙，應當保證繼電器在規定的任何工作情況下，動片和磁板不得相碰。
2.3具有動合觸點和動斷觸點的繼電器，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
2.4當指針由第一刻度值旋向最終刻度值時，游絲各圈不相碰。
2.5繼電器動作時，橋形觸點應當在靜觸點的中心線上滑動（公差+1mm），動.靜觸點總氣隙不小于2mm.
2.6靜觸點和限制片之間的距離應不大于0.3mm。
2.7在調整繼電器的動作值時，最小整定值的調整主要是改變游絲反作用力的大小，最大整定值的調整，主要是改變動 片和磁板間的氣隙等。
2.8不宜潤滑繼電器軸和軸承。
2.9不允許用砂紙或其它粗糙材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的，柔軟的布片擦 干凈，避免用手指接觸觸點。
表4
|
型 號 |
最大整定值（A） |
最小整定值（A） |
最小整定值時的功率消耗（A） |
|
DL- 30 |
0 . 0064 |
0 . 0064（ 只有一點刻度） |
|
|
0 . 01 |
0 . 0025 |
0 . 4 |
|
|
0 . 05 |
0 . 0125 |
0 . 4 |
|
|
0 . 2 |
0 . 05 |
0 . 55 |
|
|
0 . 6 |
0 . 15 |
0 . 55 |
|
|
2 |
0 . 5 |
0 . 55 |
|
|
6 |
1 . 5 |
0 . 55 |
|
|
10 |
2 . 5 |
0 . 8 |
|
|
15 |
3 . 75 |
0 . 8 |
|
|
20 |
5 |
0 . 8 |
|
|
50 |
12 . 5 |
6 |
|
|
100 |
25 |
20 |
|
|
200 |
30 |
|

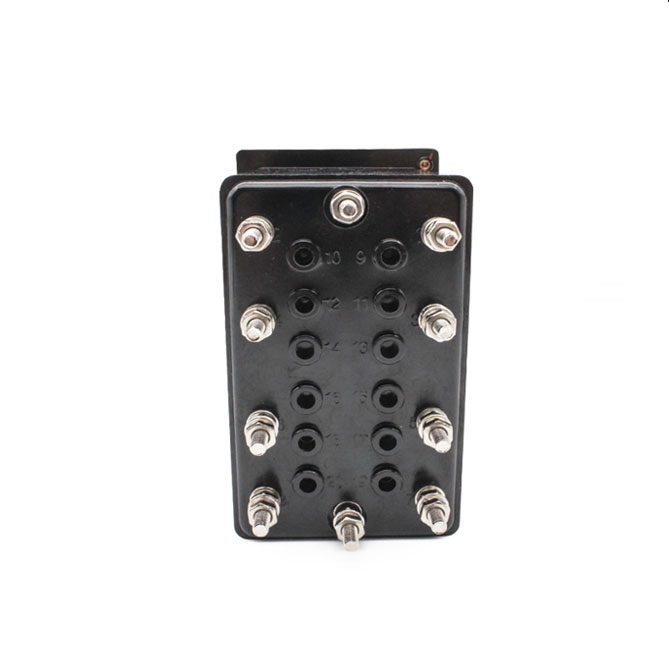

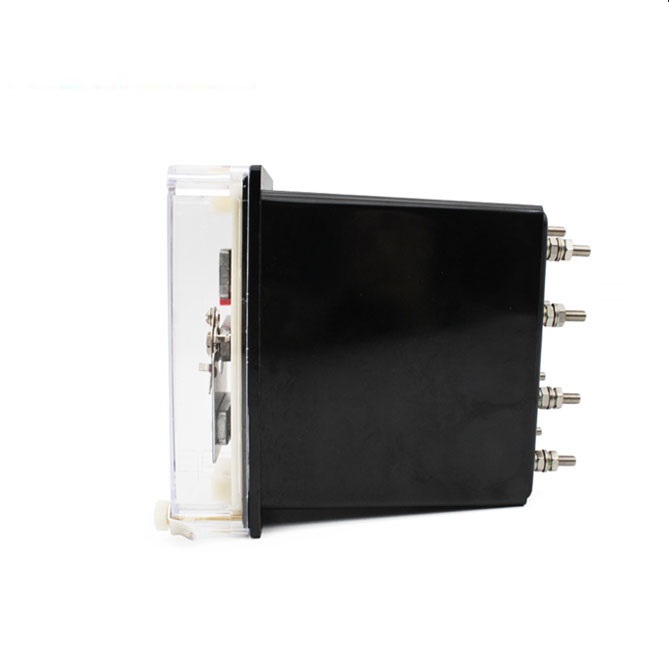

外形及開孔尺寸

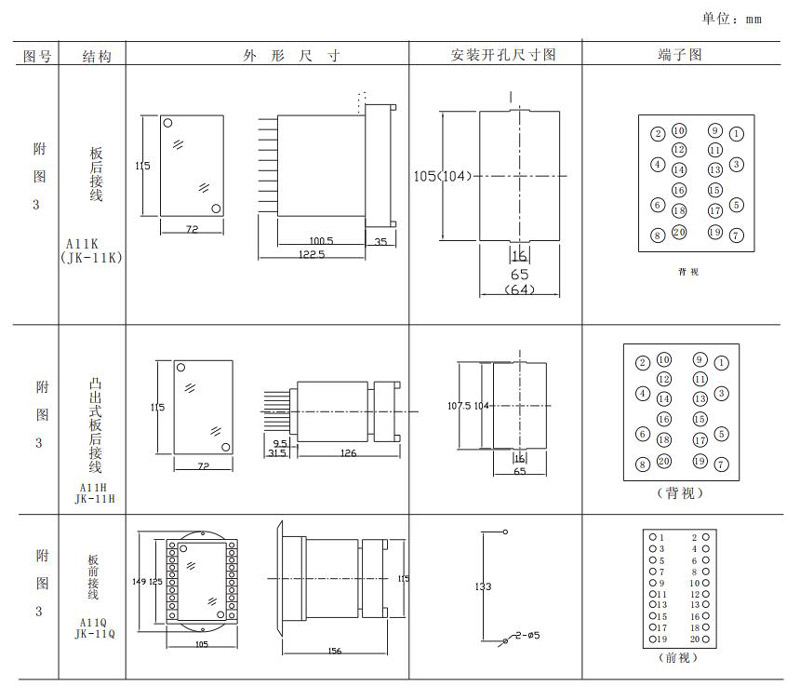

本繼電器采有A11K,A11H,A11Q殼體結構，外形及安裝開孔尺寸詳見本手冊288頁附圖3.
