概述
Jl 15系列交直流繼電器（ 以下簡稱繼電器） 是一種電流瞬時動作的電磁式繼電器， 用于交流50 Hz電壓380 V以下及直440 V以下， 電流至1200 A的一次回路中作為電力系統中的過電流保護元件。

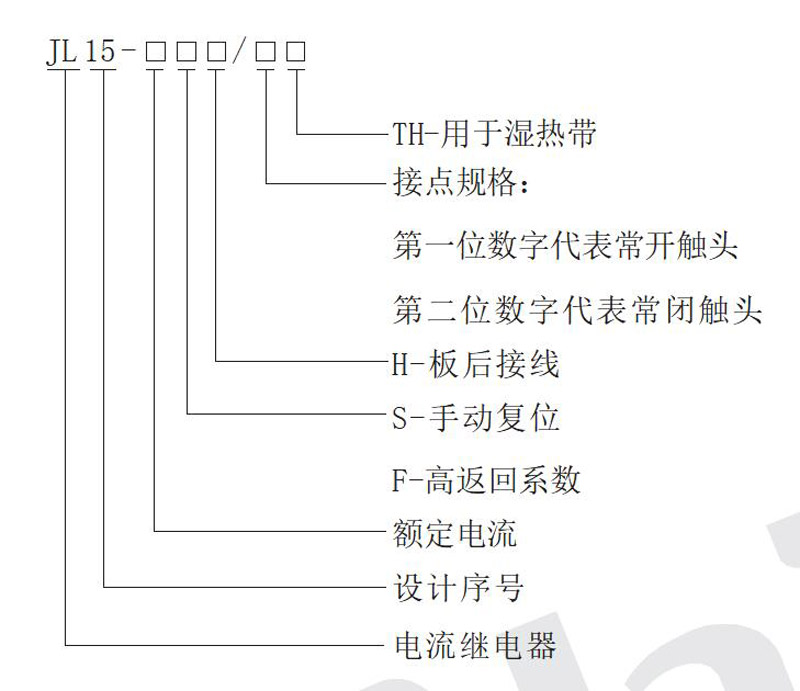

型號
主要技術參數
繼電器型號規格及技術數據如下表
|
電流種類 |
型 號 |
吸引線圈額定電流Ie( A) |
吸引電流調整范圍 |
接點形式 |
接線方式 |
備注 |
|
直流 或 交流 |
JL15-/ 01 JL15-/ 11 JL15-S/ 01 JL15-S/ 11 |
1 . 5 , 2 . 2 , 5 , 10 15 , 20 , 30 , 40 60 , 80 , 100 , 150 250 , 300 , 400 600 , 800 , 1200 |
80 - 300 % Ie |
|
60 A以下板前接線
80 A及以上板后接線或板前接線 |
繼電器觸點額 定電流為5 A |
|
JL15- / 02 JL15- / 22 JL15-S/ 22 JL15-S/ 22 |
|
|
||||
|
120 - 400 % Ie |
||||||
|
交流 |
JL15-F/ 01 JL15-F/ 11 |
120 - 400 % Ie |
|
返回系數為0 . 6 - 0 . 85 對600 A和1200 A者，當整定電流大于兩倍額定電流時， 允許降0 . 1 |
外形及安裝尺寸

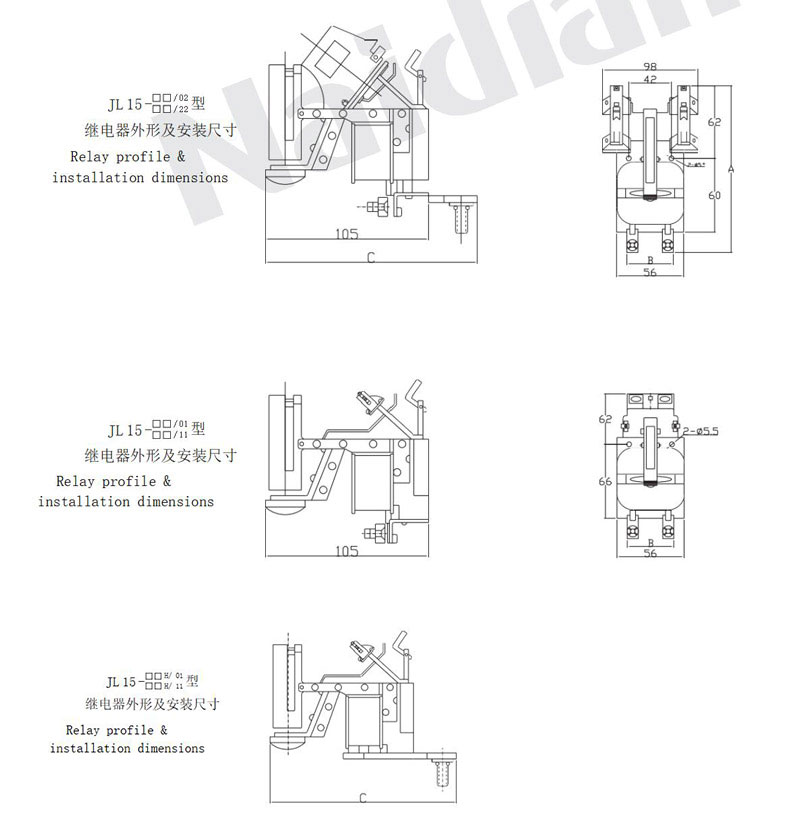

外形尺寸如下表
|
型 號 |
吸引線圈額定電流（A) |
接線方式 |
外形尺寸 |
接線螺釘 規格 |
||
|
A |
B |
C |
||||
|
JL15- / 01 JL15- / 11 |
1 . 5 - 60 80 - 150 250 300 - 600 800 - 1200 |
板 前 |
145 185 188 188 215 |
56 69 77 77 113 |
- - - - - - |
M 6 M 8 M 10 M 12 M 16 |
|
JL15-H/ 01 JL15-H/ 11 |
80 - 150 250 300 - 600 800 - 1200 |
板 后 |
160 170 175 185 |
69 77 77 113 |
164 167 167 170 |
M 8 M 10 M 12 M 16 |
