型號: JSZ8
分類: 電子式時間繼電器
規格品種: 通電延時、間隔延時、帶瞬動、斷電延時、星三角起動延時、通電延時雙線型
延時范圍: 0.1s-60min
觸點型式: 延時2轉換，延時1轉換。
觸點容量: 3A 250V AC
電壽命(AC-12): 1.2×105
特點:體積小，特有雙線型
產品認證: CCC申請中

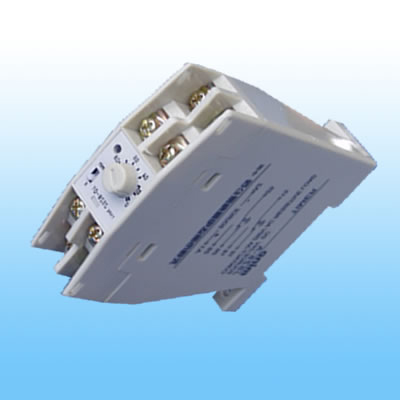

JSZ8系列時間繼電器
JSZ8系列電子式時間繼電器是在消化吸收國外先進技術的基礎上開發的新產品，具有體積小、延時精度高、可靠性好、壽命長等特點，產品符合GB14048標準和DIN標準，可與國外同類產品互換使用。適合在交流50/60Hz，電壓至240V或直流電壓至48V的控制電路中作時間控制元件，按預定的時間接通或分?jǐn)嚯娐贰?nbsp;
|
型號 |
JSZ8 |
|
分類 |
電子式時間繼電器 |
|
規格品種 |
通電延時、間隔延時、帶瞬動、斷電延時、星三角起動延時、通電延時雙線型 |
|
延時范圍 |
0.1s-60min |
|
觸點型式 |
延時2轉換，延時1轉換 |
|
觸點容量 |
3A 250V AC |
|
電壽命(AC-12) |
1.2×105 |
|
特點 |
體積小，特有雙線型 |
|
產品認證 |
CCC申請中 |
規格品種
|
型號 |
觸點數量 |
觸點容量 |
延時范圍 |
額定電壓 |
|
JSZ8-A |
延時2轉換 |
AC-12:220V 3A AC-15:220V 0.5A DC-12:110V 3A DC-13:110V 0.5A |
01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min |
AC24,110,220V DC24,48V |
|
JSZ8-G |
延時2轉換 |
AC-12:220V 3A AC-15:220V 0.5A DC-12:110V 3A DC-13:110V 0.5A |
01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min |
AC24,110,220V DC24,48V |
|
JSZ8-C |
延時1轉換/ 瞬動1轉換 |
AC-12:220V 3A AC-15:220V 0.5A DC-12:110V 3A DC-13:110V 0.5A |
01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min |
AC24,110,220V DC24,48V |
|
JSZ8-F |
延時1轉換 |
AC-12:220V 3A AC-15:220V 0.5A DC-12:110V 3A DC-13:110V 0.5A |
11:0.1-1s 13:0.5-5s 14:1-10s 15:2.5-30s 16:5-60s |
AC24,110,220V DC24,48V |
|
JSZ8-Y |
延時星三角轉換 |
AC-12:220V 3A AC-15:220V 0.5A DC-12:110V 3A DC-13:110V 0.5A |
1-10s 3-30s 6-60s 0.3-3min 0.5-5min |
AC24,110,220V |
|
JSZ8-X |
可控硅無觸點輸出 |
5mA-1A |
01:0.1-1s/1min 02:0.5-5s/5min 03:1-10s/10min 04:3-30s/30min 05:6-60s/60min |
AC/DC24-240V, 85-240V |
技術參數
|
型號 |
JSZ8-A |
JSZ8-G |
JSZ8-C |
JSZ8-F |
JSZ8-Y |
JSZ8-X |
|
重復誤差 |
<1%+20ms |
<1%+20ms |
<1%+20ms |
<1%+20ms |
<1%+20ms |
<1%+20ms |
|
整定誤差 |
<10% |
<10% |
<10% |
<10% |
<10% |
<10% |
|
復位時間 |
60ms(Max) |
60ms(Max) |
60ms(Max) |
—— |
500ms(Max) |
60ms(Max) |
|
絕緣強度 |
電氣與大地:AC2000V 1min 電氣回路間:AC1500V 1min 同組觸點間:AC1000V 1min |
|||||
|
絕緣電阻 |
100MΩ(DC500V) |
100MΩ (DC500V) |
100MΩ (DC500V) |
100MΩ (DC500V) |
100MΩ (DC500V) |
100MΩ (DC500V) |
|
額定功耗 |
AC 10VA DC 1.5W |
AC 10VA DC 1.5W |
AC 10VA DC 1.5W |
AC 10VA DC 1.5W |
AC 10VA DC 1.5W |
—— |
|
機械壽命 |
1×107 |
1×107 |
1×107 |
1×107 |
1×107 |
—— |
|
電壽命 |
AC-12:12×104 AC-15:15×104 DC-12:10×104 DC-13:15×104 |
|||||
|
產品重量 |
110g |
110g |
110g |
110g |
110g |
110g |

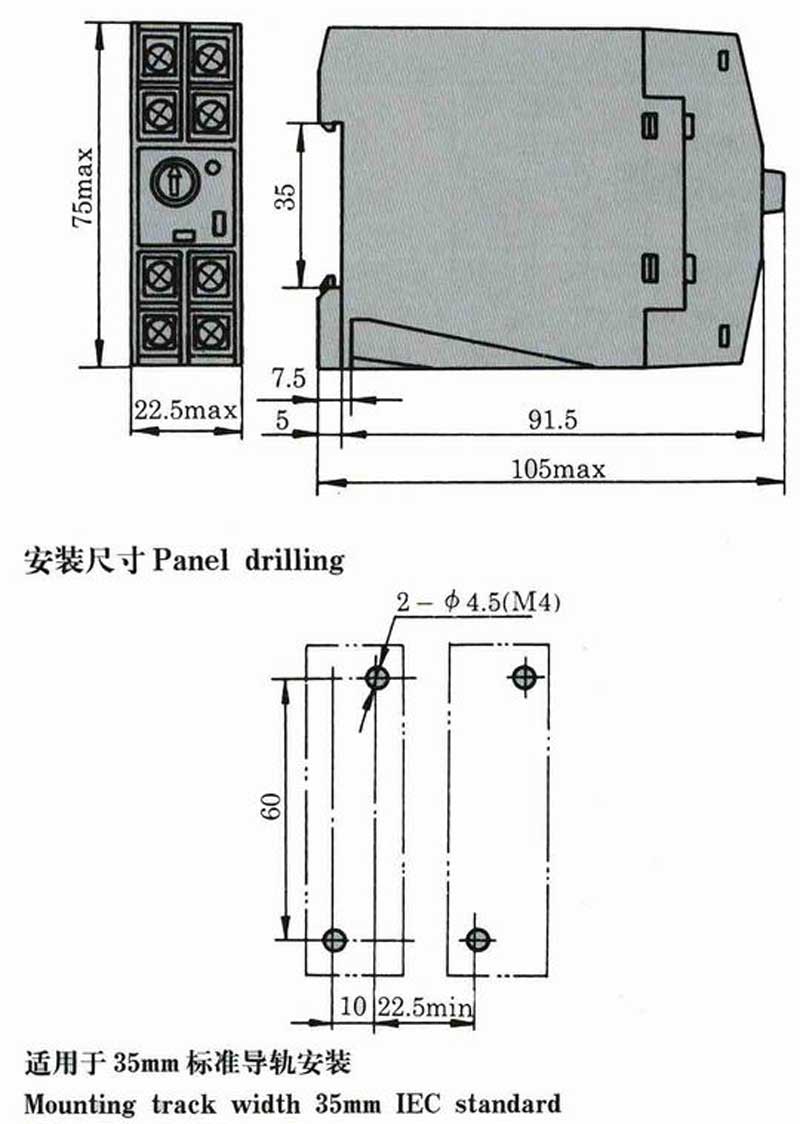

外形及安裝尺寸
