主要技術參數

• 動作時間：繼電器在0.5倍實測動作值時，動作時間不大于0.15s。
• 觸點形式：1動合，1動斷，1動合1動斷，2動合，2動斷。
• 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5+0.75ms的直流有感負荷電路中，產品輸出觸點的斷開 容量為50W。輸出觸點在上述規定的負荷下，產品能可靠動作及返回5x10次。輸出觸點長期允許接通電流為5A

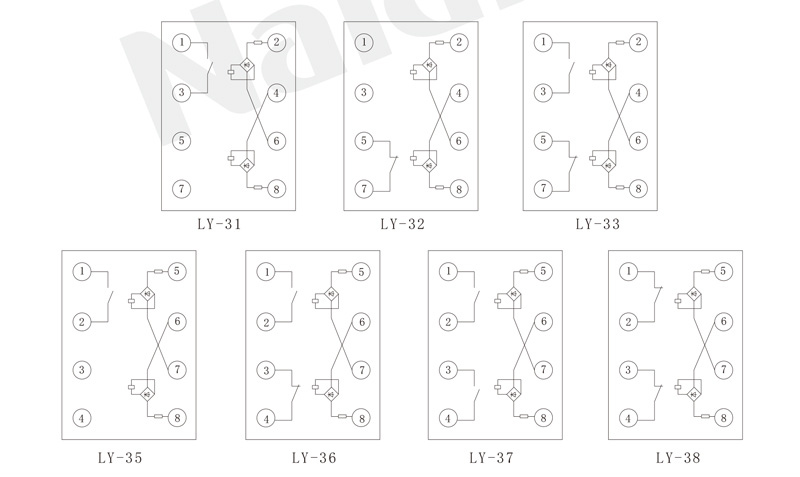

內部接線

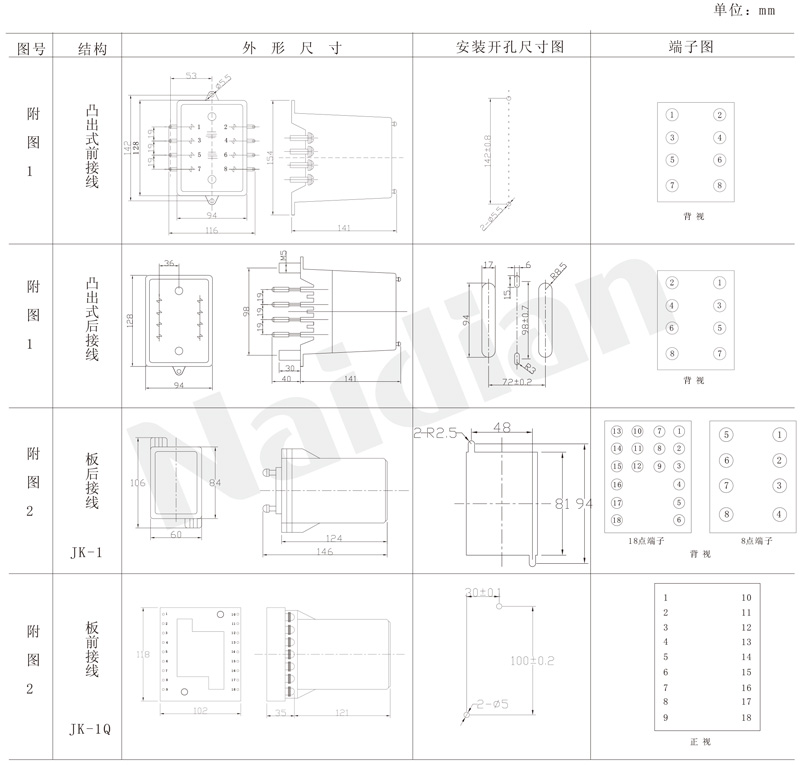

外形尺寸及開孔尺寸

LY-31-LY-33型殼體采用凸出式固定接線結構，外形及安裝開孔尺寸詳見本手冊附圖1.
LY-34-LY-37型殼體采用凸出式插拔結構，外形及安裝開孔尺寸詳見本手冊附圖2.
