應用范圍
DY-4型負序電壓繼電器（以下簡稱繼電器）用于發電機和變壓器的繼電保護線路中，作為電壓閉鎖元件，它反應不對 稱故障時線路電壓的負序分量。
主要技術參數
額定電壓：線電壓100V,173V,50Hz。
整定范圍：6-12V,10.4-20.8V.
返回系數：不小于0.8.
功率消耗：不大于20VA.
|
接線圖上的元件符號 |
元件名稱 |
數 據 |
|
RA |
電阻器 |
1380Ω |
|
RC |
電阻器 |
920Ω |
|
XA |
電容器 |
4UF 400V |
|
XC |
電容器 |
2UF 400V |
|
J |
執行元件 |
每個線圈W=3000圈 0.18-QQ漆包線 |

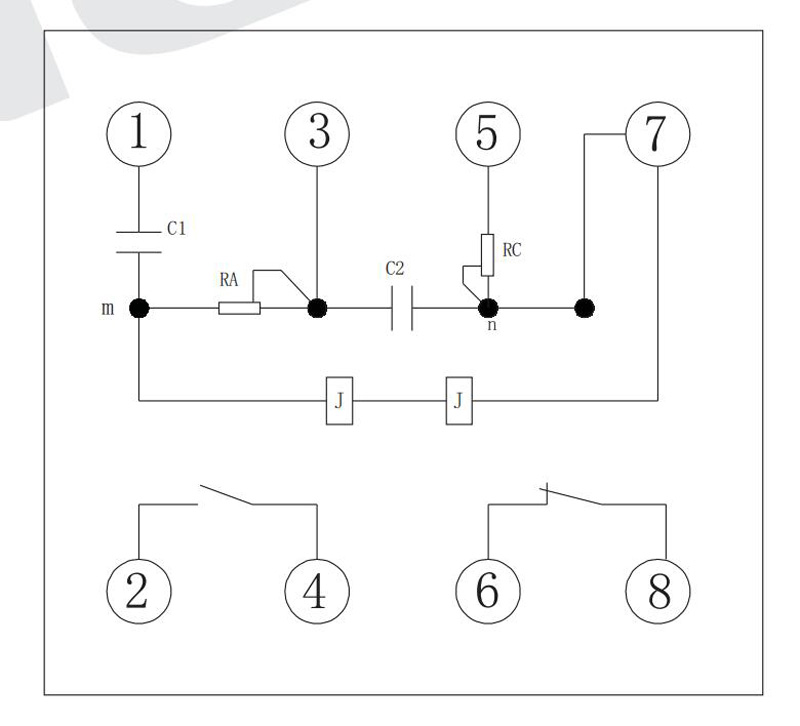

內部接線

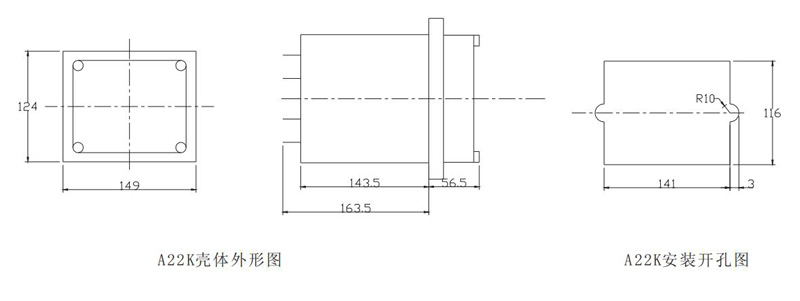

外形尺寸及開孔尺寸
