技術數據

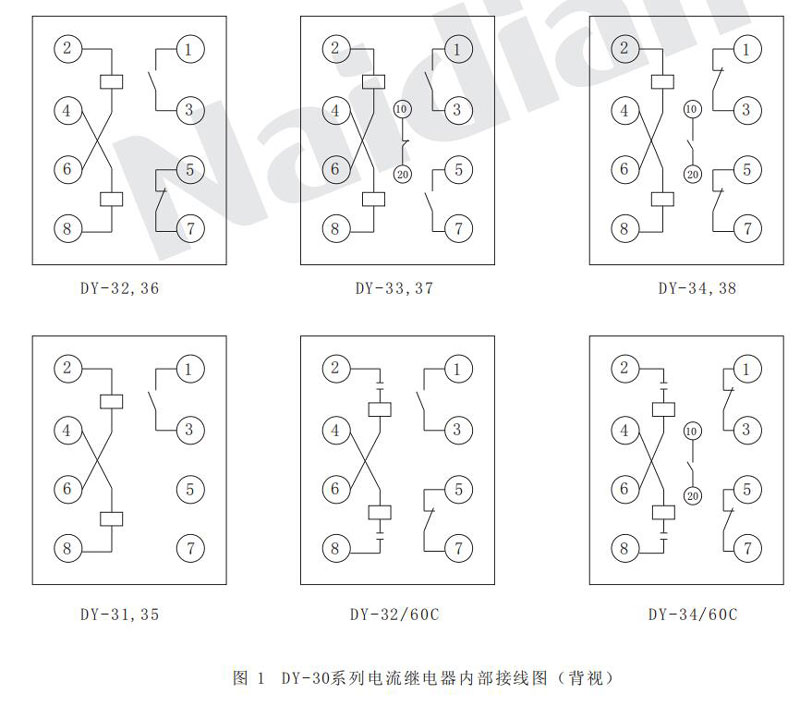

1.觸點的數量，見表1

表1

2.按整定值的范圍來分:每整定值的動作誤差不大于+6%，繼電器各種技術數據示于表2.

表2

注：DY-32/60C,DY-34/60C規格為長期熱穩定（具有內附串聯電容）電壓繼電器。

3.繼電器刻度極限誤差：不大于6%。
4.動作值的變差：不大于6%。
5.對于DY-31,32,33,34電壓繼電器的返回系數不小于0.8；DY-35,36,37,38低電壓繼電器的返回系數不大于1.25.
6.動作時間
6.1對于過電壓繼電器
   在1.1倍動作值時，動作時間不大于0.12s；在2倍動作值動作時間不大于0.04s.
6.2對于低電壓繼電器
   當繼電器的工作電壓為0.5倍整定電壓時，動作時間不大于0.51s。
7.過電壓能力：當線圈并聯時，在最小整定值處，將電壓由零均勻地上升到1.05-2.2倍整定電壓，在此范圍內， 繼電器不應有使得動合觸點不工作的振動。經此試驗后，繼電器應仍能滿足技術條件的要求。
8.過電壓：繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。
9.當無外來的碰撞和振動時。過電壓繼電器的各整定（第一點除外）位置上的工作電壓為0.6倍整定值時，其動斷 觸點應可靠地閉合電路。
10.低電壓繼電器在工作電壓為0.6倍整定電壓或更低時，其動斷觸點應無抖動的閉合。
11.當無外來的碰撞和振動時，低電壓繼電器各整定位置上的工作電壓不低于1.5倍整定電壓時，其動合觸點應當可 靠地閉合電路。
12.在動作電壓和返回電壓下：繼電器的可動系統不應當停滯在中間位置。
13.當周圍空氣的相對濕度不大于85%，繼電器的電路對殼（外殼上的非導電金屬部分）的絕緣電阻，用500V兆歐表 測量應當不小于300MΩ。
14.繼電器的導電部分對外殼（外殼上的非導電金屬部分）的絕緣，能耐受50Hz交流電壓2kV歷時1min的試驗。
15.觸點斷開容量：當電壓不大于250V及電流不大于2A時，觸點的斷開功率，在具有電感負荷的直流電路(時間常數 不大于5x10s)中為50W，在交流電路中為250VA。
16.功率消耗：在最小整定值處，繼電器的線圈所消耗的功率不超過20VA。
17.當周圍介質溫度為+40℃時，繼電器在表2和表3所示的長期允許電流，電壓下長期工作時，不會有絕緣和其他電氣 元件的損壞，而線圈的溫升不大于65℃。
18.壽命：繼電器電壽命500次，機械壽命為5000次。

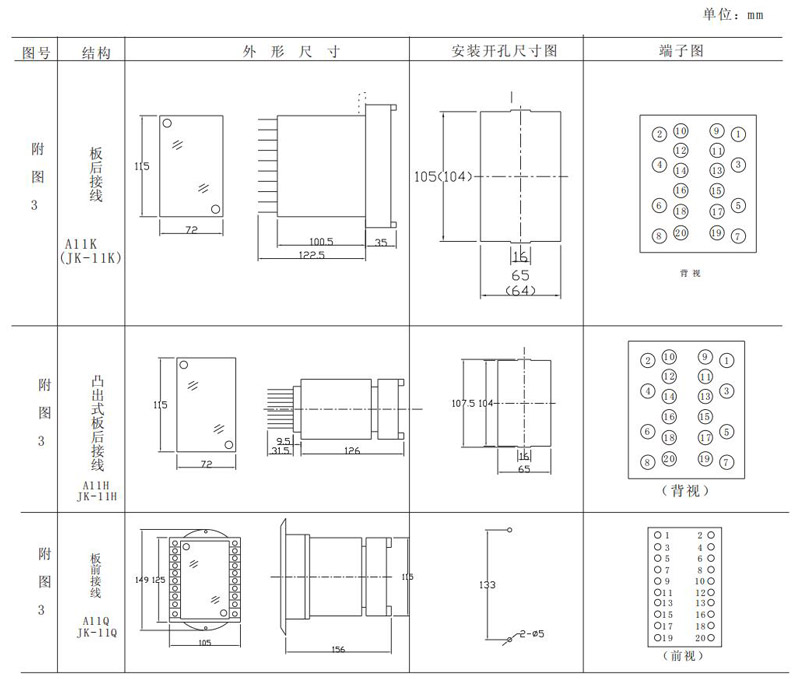

外形及開孔尺寸

本繼電器采用A11K,A11Q系列殼體，外形及安裝開孔尺寸詳見本手冊附圖3.
