主要技術參數

• 動作時間：過電壓繼電器在1.1倍實測動作值時，動作時間不大于0.12s；低電壓繼電器在0.5倍實測動作值時，動 作時間不大于0.15s；
• 觸點容量：在電壓不超過250V，電流不超過5A，時間常數5+0.75ms的直流有感負荷中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下產品能可靠動作及返回5x10次。輸出觸點長期允許接通電流為5A。
• 介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

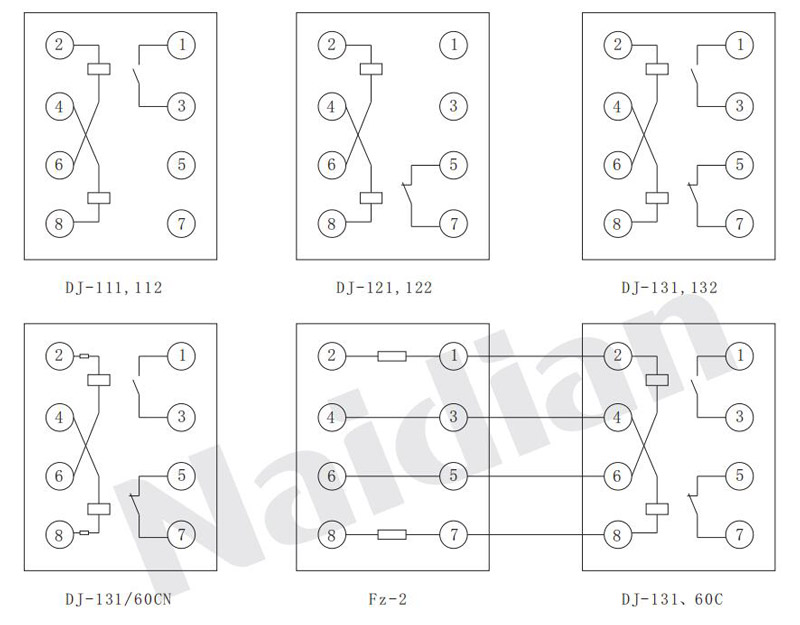

內部接線

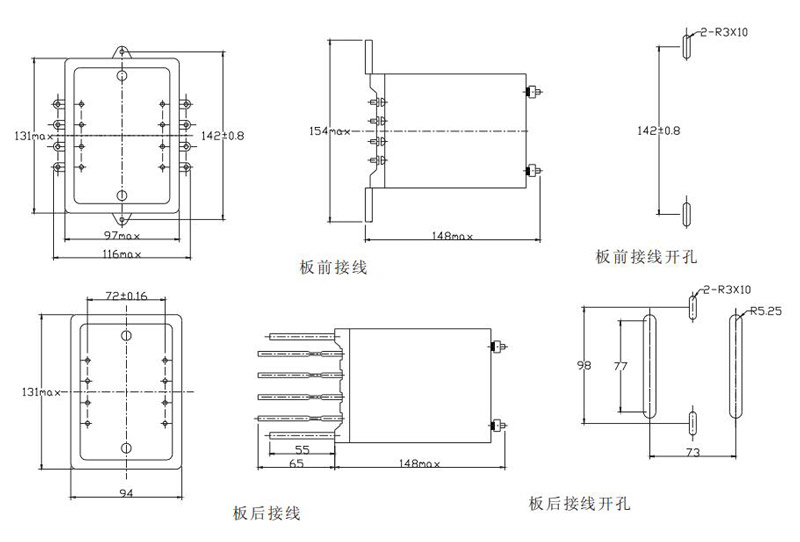

外形尺寸及開孔尺寸
