技術數據

1.額定電流5A，額定頻率50Hz。
2.繼電器的起始動作安匝為60+4.

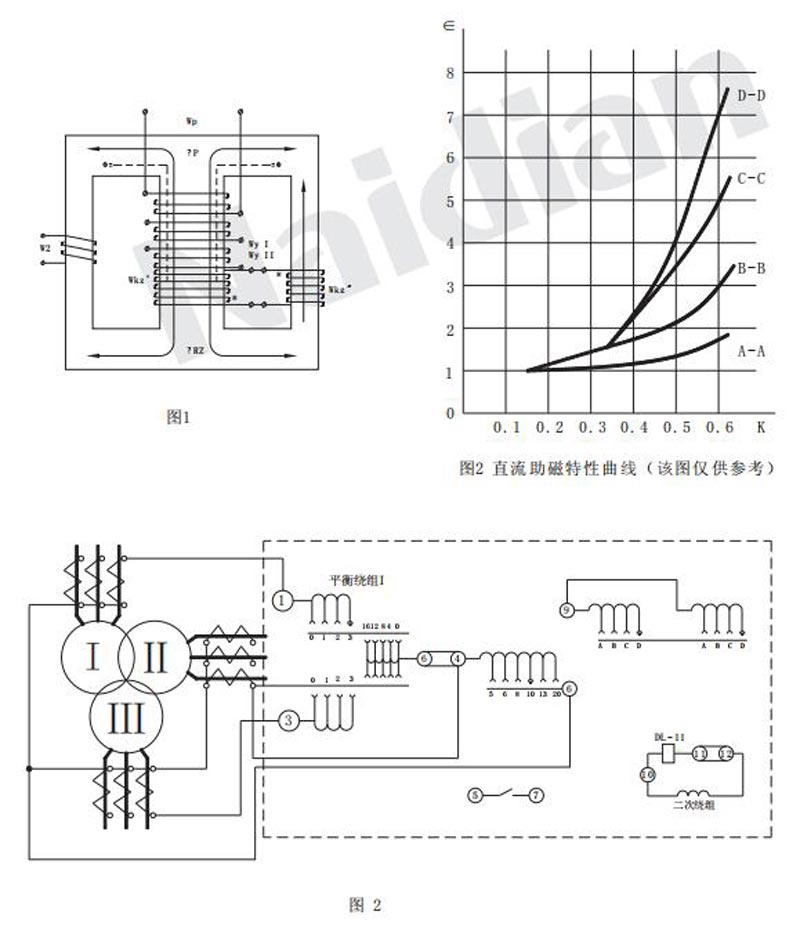

3.繼電器的直流助磁特性曲線9(如圖3)∈=f(K)應能進行分段調整；
 K-直流分量與相應交流動作值的比值。
 ∈-具有直流分量時，繼電器的交流動作電流與沒有直流分量時的交流動作電流的比值。
 圖3表示了當短繞組接入不同匝數時的∈=f(K)曲線簇，當K=0.6時，對應各短路線圈抽頭,∈值應符合下列規(guī)定：
 短路繞組抽產學研位置：∈：A-A，1.6+0.13；B-B,3+0.24;C-C，5+0.38；D-D,7+0.56；
4.可靠系數應不小于1.35，可靠系數按照下述方法確定:設繼電器的動作電流為Id，相應執(zhí)行元件DL-11型繼電器的 動作電流為i₁；然后轉動指針擰緊游絲，使差動繼電器的動作電流為5Id，再測得執(zhí)行元件相應的動作電流i₅，按下列計 算得出可靠系數：
K_k= i₅/i₁
5. 3倍動作電流時，差動繼電器的動作時間不大于0.035s。
6.當電壓不超過220V，電流不超過2A時，繼電器觸點斷開容量在直流有感負荷（時間常數為5x10s)電路中為50W。
7.在額定電流下，當繼電器的平衡繞組（I或II）和工作繞組的匝數全部接入時，繼電器的單相功率消耗應不大于 16VA。
8.周圍介質溫度為+40℃時，繼電器的工作繞組與一個平衡繞組應能長期通過10A電流，其溫升不應超過65℃。
9.介質強度：繼電器各電路對外露非帶電金屬部分之間應耐受50Hz，2kV的交流電壓歷時1min而無擊穿或閃絡現象。
10.當各繞組的匝數全部接入，短路繞組接在A-A位置時，它們的阻抗值見表1.

表 1

11.繼電器的繞組數據見表2

表 2

12.繼電器的外形及開孔尺寸見292頁附圖1
