技術數據

1.額定電流5A，額定頻率50Hz。
2.無制動時繼電器的起始動作安匝AWo=60+4.
3.當用于保護三繞組電力變壓器時，其動作電流可以3A至12A的范圍內進行整定（AWo=60），對于動作最小整定值， 其最大平衡系數接近于2.
 當用于保護兩繞組電力變壓器時，其動作電流可以在1.55A至12A的范圍內進行整定。

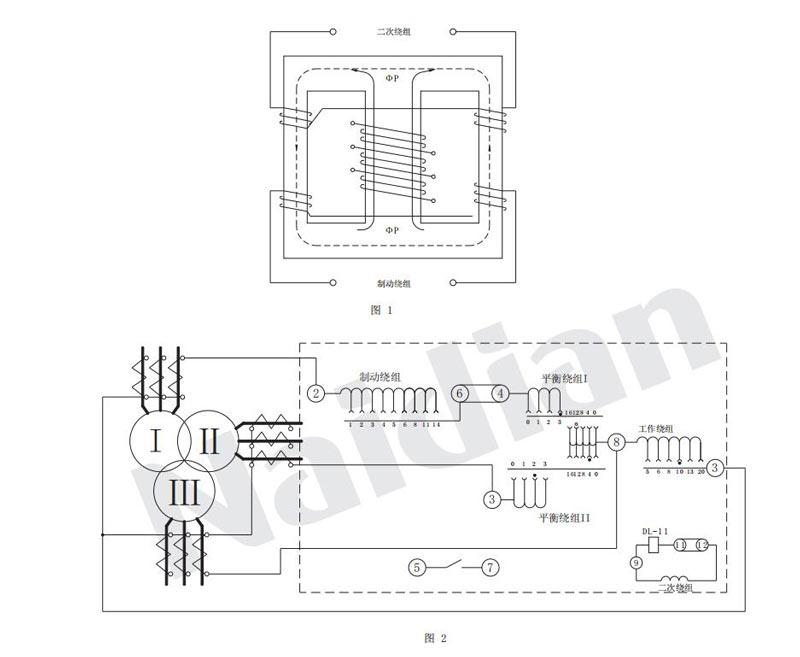

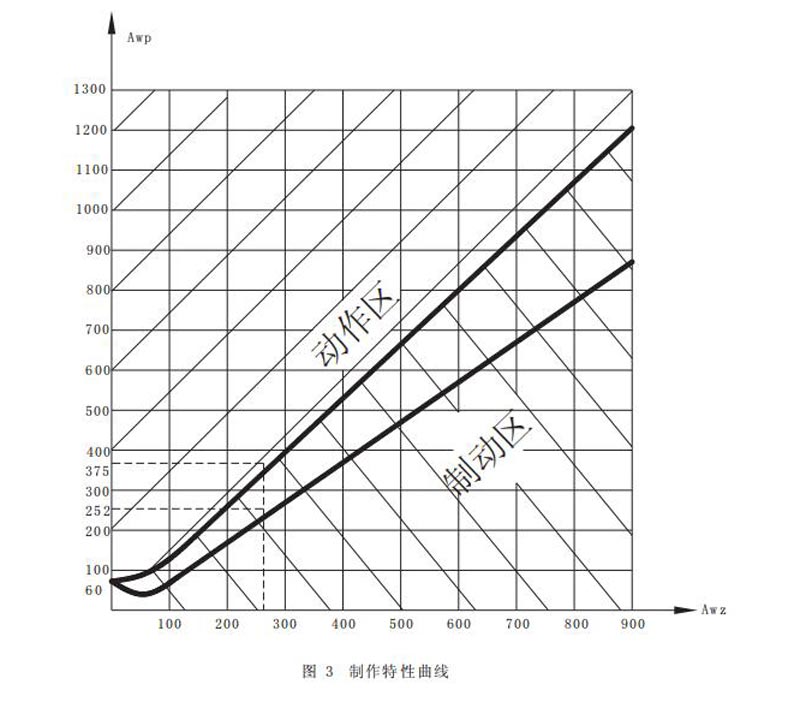

4.由動作電流與制動電流的比值所決定的制動系數Kz可以在廣泛的范圍內變化，圖3的制動特性AWp=f(AWz)是其極限 范圍，它與工作電流和制動電流間的相位角有關，但無論在任何角下都不應超出曲線的范圍。
5.可靠系數(當一次動作電流等于5I_DZ的繼電器正弦動作電流與當一次動作電流等于I_DZ的正弦動作電流的比值）不小于1.35.
6. 3倍動作電流時差動繼電器的動作時間不大于0.035s。
7.繼電器具有一個動合觸點，在電感性負荷的直流電路中，（其時間常數不大于5x10s)，且電壓不大于220V，電流不 大于2A時，觸點的斷開容量50W。
8.在正常工作狀態下當電流為5A且變流器的制動繞組在全部匝數投入的情況下繼電器的單相功率消耗不大于8.5VA。
9.變流器的工作，平衡和制動繞組可長期通過電流10A。
10.介質強度：繼電器的電路對外露非帶電金屬部分之間應能耐受2kV，50Hz的交流電壓歷時min而無擊穿或閃絡現象。
11.繼電器的繞組數據如表1所示。

表1

12.繼電器的外形及開孔尺寸見本手冊292頁附圖1
